4-20mA二线制气动调节阀接线原理图
来源:杭州富阳永明控制阀有限公司 | 作者:杭州永明控制阀(YMCONTROL) | 发布时间: 2021-06-26 | 182 次浏览 | 分享到:
对于电气阀门定位器,一般可接收来自PLC、DCS或其他控制仪表的DC4-20mA或DC1-5V的模拟信号控制;所有阀门技仪表在工厂内均已完成安装与调试工作;本文主要讲解电气阀门定位器的接线,关于阀门定位器的调试请联系我们

  对于电气阀门定位器,一般可接收来自PLC、DCS或其他控制仪表的DC4-20mA或DC1-5V的模拟信号控制;所有阀门技仪表在工厂内均已完成安装与调试工作;

  本文主要讲解电气阀门定位器的接线,关于阀门定位器的调试请联系我们:

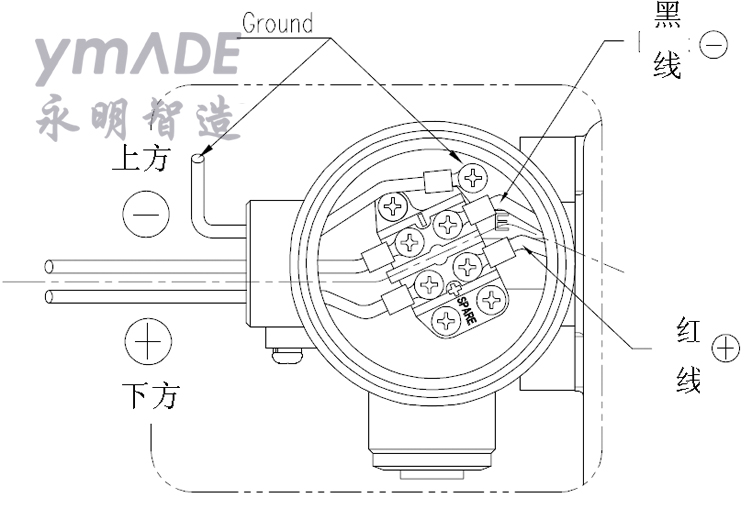

  对于二线制电气阀门定位器(以4-20mA为例),接线如下

4-20mA二线制气动调节阀-永明智造-杭州富阳永明控制阀有限公司


  步骤1:解开接线盒固定螺丝,打开接线盒盖子。

  步骤2:接线盒内部的接线柱上标有(+)的端子连接电源信号线的(+)极,标有(-)的端子连接电源信号线的(-)极。为了防止接触不良,请拧紧固定螺丝。

  步骤3:盖上接线盒盖子,拧紧固定螺丝。

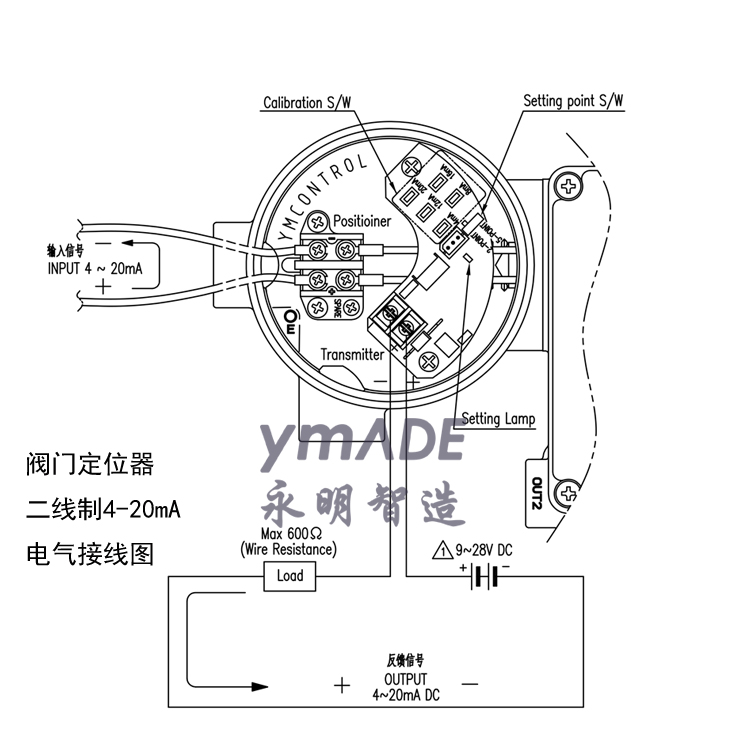

  对于有4-20mA反馈信号的阀门定位器,尚需要在反馈回路接入DC24V的直流电压,详见下图:

4-20mA二线制气动调节阀-永明智造-杭州富阳永明控制阀有限公司

4-20mA二线制气动调节阀-永明智造-杭州富阳永明控制阀有限公司

    更多产品设计、膜片式气动薄膜执行机构的设计问题,欢迎垂询我们!

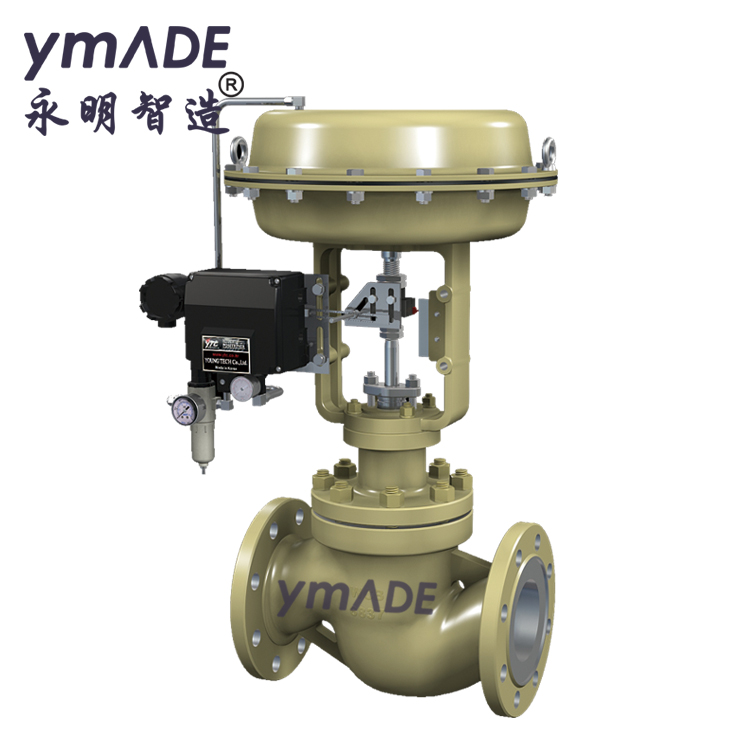

产品推荐:ZXP气动薄膜单座调节阀708PE气动薄膜微小流量调节阀
